名稱： 內殼旋轉中空軸磁粉離合器TL-POC-B型
分類： 磁粉離合器
詳細介紹：
臺菱傳動內殼旋轉中空軸磁粉離合器TL-POC-B型，法蘭盤輸入，空心軸輸出，止口支撐，內殼旋轉。由于性能優越、適用性強并且耐用，因此被廣泛應用于紙張、薄膜、金屬薄板等的收卷及張力控制。該型內殼旋轉磁粉離合器可以使收卷的材料張力均勻，如印刷、包裝、分機、復合、涂布等機械設備就常用到。
空心軸磁粉離合器是沒有軸的，而雙軸磁粉離合器是附有輸入軸和輸出軸的，兩者的安裝方式也不同，兩者的性能、用途、功能也是一樣，均可與張力控制器配合使用。
內殼旋轉中空軸磁粉離合器安裝相關事項如下：
1、由于整體重量會比較重，請固定好整個設備；
2、請用彈性聯軸器連接輸入側和軸，注意同心度、直角度等必須控制在所使用彈性聯軸器的允許范圍以內；
3、請注意散熱，必要時請配置強制散熱裝置。

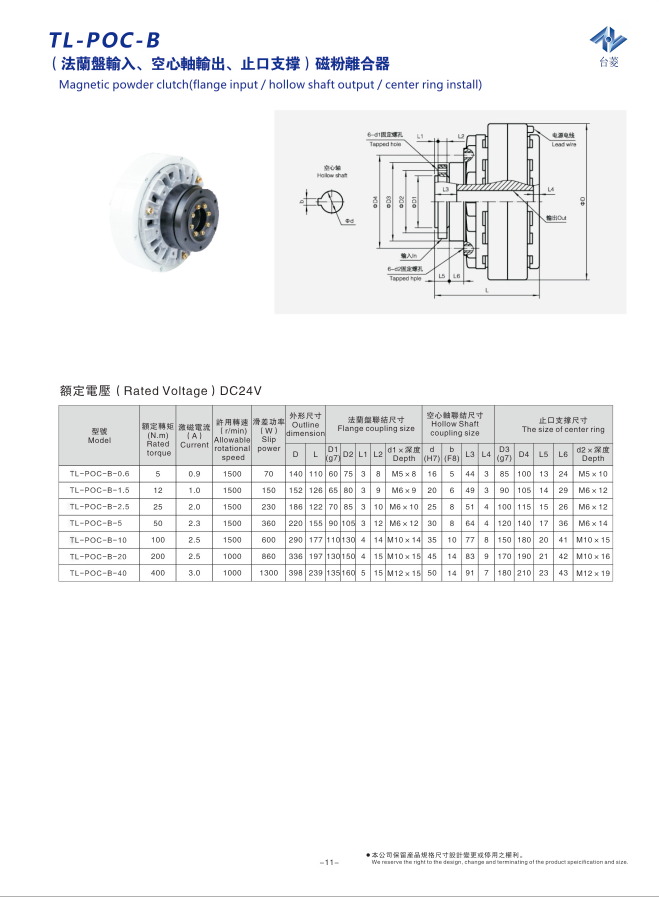

以下是我司內殼旋轉中空軸磁粉離合器規格型號參數表：
|
型 號TL-POC-B |
0.6KG |
1.5 KG |
2.5 KG |
5 KG |
10 KG |
20 KG |
40 KG |
|
|
定格轉矩（N-m） |
6 |
12 |
25 |
50 |
100 |
200 |
400 |
|
|
電流（A） |
0.9 |
1.0 |
2.0 |
2.3 |
2.5 |
2.5 |
3.0 |
|
|
允許轉速（r/min） |
1500 |
1500 |
1500 |
1500 |
1500 |
1000 |
1000 |
|
|
功率（W） |
70 |
150 |
230 |
360 |
600 |
860 |
1300 |
|
|
外形尺寸
|
D |
140 |
152 |
186 |
220 |
290 |
336 |
398 |
|
L |
110 |
126 |
122 |
155 |
177 |
197 |
239 |
|
|
法蘭盤聯結尺寸 |
D1(g7) |
60 |
65 |
70 |
90 |
110 |
130 |
135 |
|
D2 |
75 |
80 |
85 |
105 |
130 |
150 |
160 |
|
|
L1 |
3 |
3 |
3 |
3 |
4 |
4 |
5 |
|
|
L2 |
8 |
9 |
10 |
12 |
14 |
15 |
15 |
|
|
d1*深度 |
M5*8 |
M6*9 |
M6*10 |
M6*12 |
M10*14 |
M10*15 |
M12*15 |
|
|
空心軸聯結尺寸 |
d(H7) |
16 |
20 |
25 |
30 |
35 |
45 |
50 |
|
b(F8) |
5 |
6 |
8 |
8 |
10 |
14 |
14 |
|
|
L3 |
44 |
49 |
51 |
64 |
77 |
83 |
91 |
|
|
L4 |
3 |
3 |
4 |
4 |
8 |
9 |
7 |
|
|
止口支撐尺寸 |
D3(g7) |
85 |
90 |
100 |
120 |
150 |
170 |
180 |
|
D4 |
100 |
105 |
115 |
140 |
180 |
190 |
210 |
|
|
L5 |
13 |
14 |
15 |
17 |
20 |
21 |
23 |
|
|
L6 |
24 |
29 |
26 |
36 |
41 |
42 |
43 |
|
|
d2*深度 |
M5*10 |
其它產品

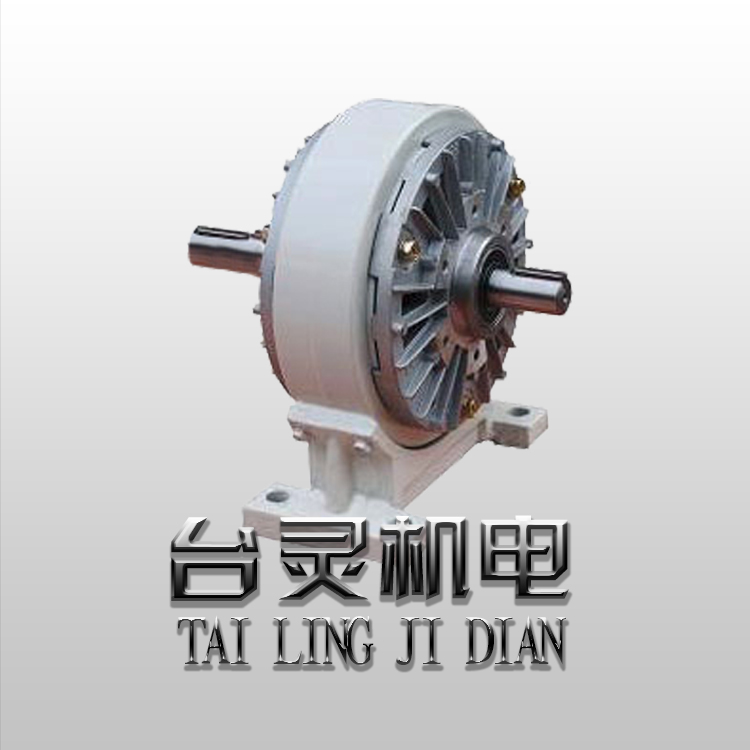

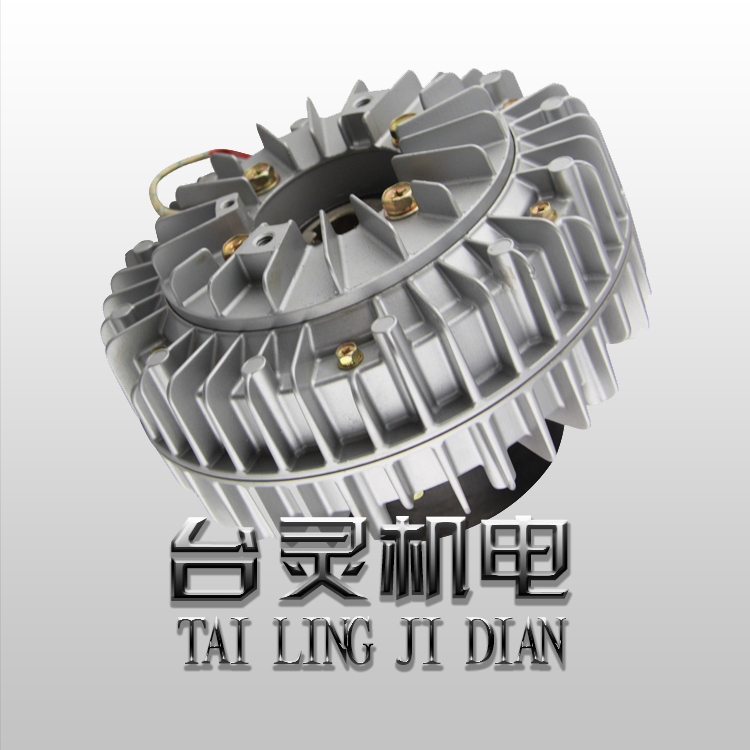

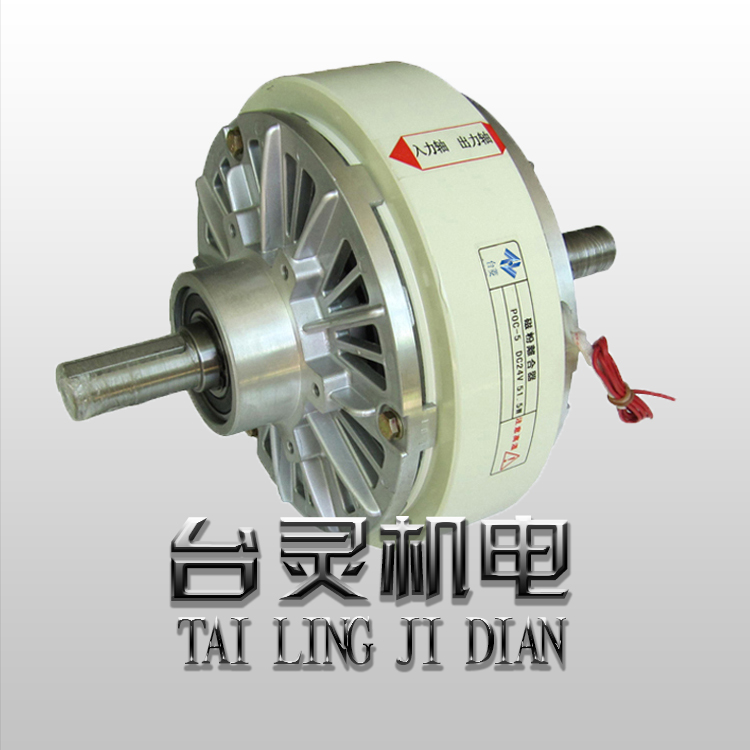

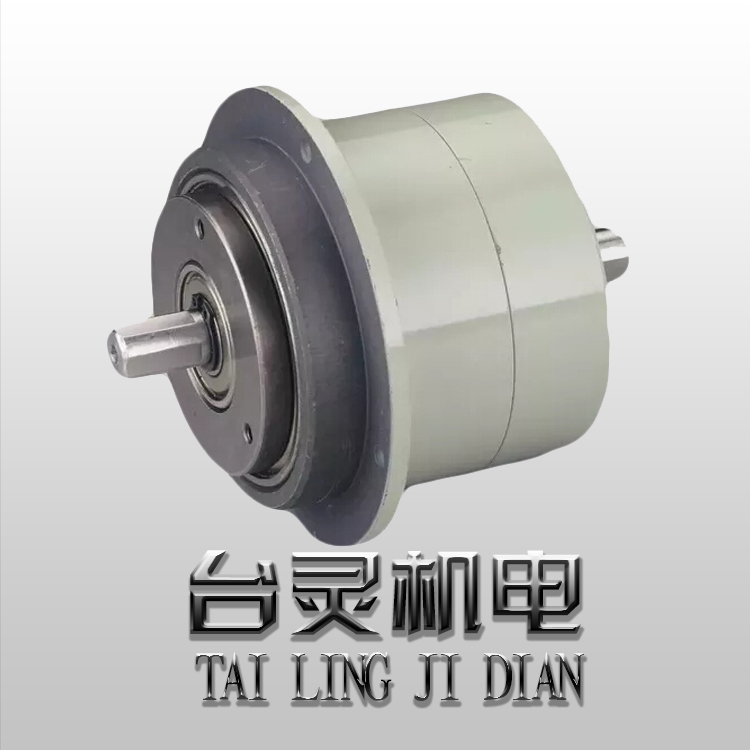

主營產品：外殼旋轉磁粉離合器POC-A-2.5伸出軸磁粉制動器POD-2.5單軸磁粉制動器POD-2.5空心軸磁粉制動器POD-A-2.5
